香蕉APP在线播放磨床系列

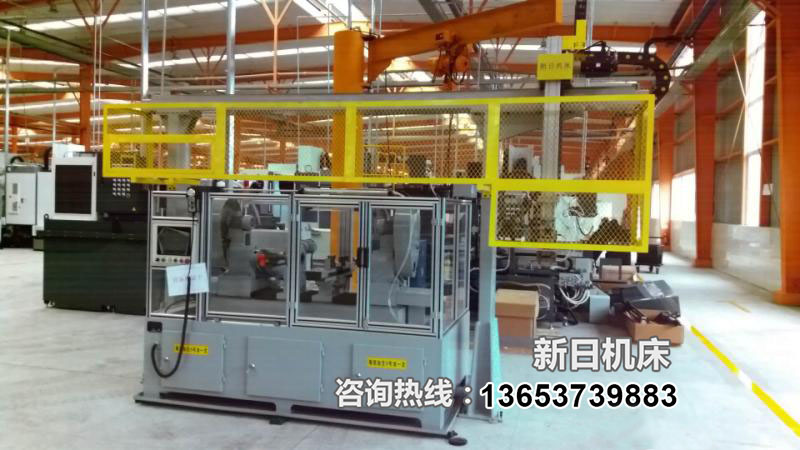

卧式数控中心磨床
所属分类：香蕉APP在线播放磨床系列
详细说明
香蕉视频看黄片用途及适用范围：
2MKW8020X600卧式香蕉APP在线播放磨床，是对于回转直径100mm以内、长度在300mm-600mm之间、重量在5kg以下的轴类零件两端的香蕉APP在线播放进行磨削加工而设计的专用香蕉视频看黄片。零件香蕉APP在线播放经该香蕉视频看黄片磨削后，可以保证两端香蕉APP在线播放的同轴要求，提高外圆的精度。主要用于凸轮轴、齿轮轴、纺织机械罗拉等行业的轴类零件加工制造。
结构特点：
1、一次装夹，实现两头香蕉APP在线播放的磨削。
2、床头箱进给：床头箱的进给由装在箱体上的伺服电机驱动，实现快速进给、工作进给。
3、主轴轴承采用P4级主轴轴承，油雾润滑，旋转精度高。
4、床身导轨采用高精度直线导轨运动副，保证床头箱左右移动的同心性。
5、工件放在两套夹紧机构上，根据工作长度不同，左右移动夹紧机构来调节支承位置，实现工件的自动夹紧，节省找正工件的时间。(此项结构具体根据零件形状设计夹具)
6、采用摆动式砂轮修整装置，实现砂轮的精确修整。
7、气源经过气动元件处理后，将产生的油雾输送至床头箱内，对主轴及运动部件进行油雾润滑。
8、砂轮修整装置固定的床头箱后面，金钢笔在伺服电机驱动下，可沿砂轮半角30°母线移动，保证砂轮锥面的精确修型。
9、采用翻转式桁架式机械手上下料，整机实现无人化作业。
10、电气控制整套采用三菱原厂数控系统（系统用户可指定）
11、香蕉视频看黄片配有吸尘器可将磨削砂粒和铁屑吸走，保持工作环境卫生、清洁。
12、香蕉视频看黄片外型采用型材式结构，外观大方、易人。
技术参数：
项目 型号 | 2MKW8020×600 | ||
工件夹持直径（mm） | 20-100 | ||
工件长度（mm） | 300-600 | ||
香蕉APP在线播放锥角 | 60° | ||
香蕉APP在线播放锥面大直径(mm) | 50 | ||
香蕉APP在线播放小导孔直径（mm） | 3 | ||
工件大重量（kg） | 5 | ||
主轴转速（r/min） | 23000 | ||
公转转速（r/min） | 380 | ||
工件转速（r/min） | 30-100(无级) | ||
砂轮直径（mm） | 17/30/50 | ||
砂轮自转电机转速与功率（r/min：kw） | 2800:0.25 | ||
公转运动电机转速与功率（r/min：kw） | 750:0.12 | ||
工件转动电机转速与功率（r/min：kw） | 960:0.4 | ||
吸尘器电机转速与功率（r/min：kw） | 2800:1.1 | ||
X轴磨头进给重复定位精度（mm） | 0.003 | ||
Y轴夹持工件重复定位精度（mm） | 0.003 | ||
Z轴砂轮修整重复定位精度（mm） | 0.003 | ||
Y1轴测量进给重复定位精度（mm） | 0.03 | ||
重量（kg） | 4700 | ||
香蕉APP在线播放锥角偏差 | 60° -4' | ||
香蕉APP在线播放跳动（mm） | 0.005 | ||
